Старый 29.04.2017, 12:15   #241
silabs
Местный житель

Аватар для silabs

Регистрация: 23.03.2009
Адрес: Киев
Сообщений: 127
По умолчанию Re: МТпро 4

Можно.
Обычно первичка - зеркало вторички, но редко бывают исключения.
silabs вне форума   Ответить с цитированием
Новая прошивка автомобилей «Гранта» c
ЭБУ M74 от Strit (CTTеam).
  Подробнее

Двухрежимные версии на автомобили с электронным
дросселем и ЭБУ М74
  Подробнее
  Прошивки УАЗ Bosch M(E)17.9.7 ALFPOWER на основе
модифицированного ПО с мощностным режимом.
  Подробнее
Старый 03.05.2017, 20:15   #242
Pavel_Vav
Посетитель

Аватар для Pavel_Vav

Регистрация: 12.05.2015
Адрес: Уфа
Сообщений: 3
По умолчанию Re: МТпро 4

В Эксакоме кто-нибудь покупал Mtpro4.1? Как там со сроками отгрузки и качеством упаковки?
Pavel_Vav вне форума   Ответить с цитированием
Старый 09.08.2017, 18:48   #243
remezov
Посетитель

Аватар для remezov

Регистрация: 22.02.2016
Адрес: Россошь
Сообщений: 7
По умолчанию Re: МТпро 4

Подскажите куда можно отправить в ремонт МТпро 4.1
remezov вне форума   Ответить с цитированием
Старый 09.08.2017, 18:55   #244
тихорчанин
Профи

Аватар для тихорчанин

Регистрация: 09.07.2009
Адрес: Краснодар
Сообщений: 6,168
По умолчанию Re: МТпро 4

На форум производителя зайдите и спросите. Может повезёт и удалённо получится отремонтировать.
тихорчанин на форуме   Ответить с цитированием
Старый 09.08.2017, 19:04   #245
remezov
Посетитель

Аватар для remezov

Регистрация: 22.02.2016
Адрес: Россошь
Сообщений: 7
По умолчанию Re: МТпро 4

Сгорела шести ногая микросхема .
remezov вне форума   Ответить с цитированием
Старый 09.08.2017, 19:43   #246
silabs
Местный житель

Аватар для silabs

Регистрация: 23.03.2009
Адрес: Киев
Сообщений: 127
По умолчанию Re: МТпро 4

Цитата:
Сообщение от remezov
Подскажите куда можно отправить в ремонт МТпро 4.1

Точно МТпро 4.1?
На входе питания 6-ти ногая м/с у предыдущей версии МТпро 4.
МТпро 4.1 практически не горят.
МТпро 4 - переплюсовка, перенапряжение, переменное напряжение питания, короткое замыкание через АКБ.
Куда высылать написал в личку.
silabs вне форума   Ответить с цитированием
Старый 09.08.2017, 21:40   #247
remezov
Посетитель

Аватар для remezov

Регистрация: 22.02.2016
Адрес: Россошь
Сообщений: 7
По умолчанию Re: МТпро 4

Да точно МТпро4. А это микросхема AOZ1280 маркировка выгорела. Попробую выпаять и подать 3.3в .Если не заработает тогда буду думать как отправить.
remezov вне форума   Ответить с цитированием
Старый 10.08.2017, 21:59   #248
lifExtreme
Посетитель

Аватар для lifExtreme

Регистрация: 12.02.2016
Адрес: Воронеж
Сообщений: 1
По умолчанию Re: МТпро 4

подскажите кстати в каком интернет магазине можно в России купить микросхему AOZ1280 ???
lifExtreme вне форума   Ответить с цитированием
Старый 11.08.2017, 00:06   #249
silabs
Местный житель

Аватар для silabs

Регистрация: 23.03.2009
Адрес: Киев
Сообщений: 127
По умолчанию Re: МТпро 4

[Only Registered Users Can See Links . Click Here To Register]
silabs вне форума   Ответить с цитированием
Старый 11.08.2017, 16:33   #250
remezov
Посетитель

Аватар для remezov

Регистрация: 22.02.2016
Адрес: Россошь
Сообщений: 7
По умолчанию Re: МТпро 4

Сергей плату отправил.Только не пойму как оплачивать ремонт .Напишите в личку.
remezov вне форума   Ответить с цитированием
Старый 11.08.2017, 19:31   #251
silabs
Местный житель

Аватар для silabs

Регистрация: 23.03.2009
Адрес: Киев
Сообщений: 127
По умолчанию Re: МТпро 4

Вариантов много: webmoney, western union, золотая корона, visa или mc p2p.
Напишите еще в личку ш/к чека - это номер трека для отслеживания.
silabs вне форума   Ответить с цитированием
Старый 11.11.2017, 21:29   #252
Yuri78
Местный житель

Аватар для Yuri78

Регистрация: 13.01.2013
Адрес: Ростовская обл.
Сообщений: 54
По умолчанию Re: МТпро 4

Приобрел по случаю вот такие датчики для мотортестера SUN SMP-4000. Можно ли их будет использовать совместно с МТпро4 как DIS4. В случае возможности, как выполнить соединение двух датчиков в один bnc разъем? Просто соединить в каждой паре экран с экраном и на корпус и центральную жилу с центральной и на сигнальный?
Изображения
Тип файла: jpg датчик.jpg (94.4 Кб, )
Тип файла: jpg датчик1.jpg (88.6 Кб, )
Yuri78 вне форума   Ответить с цитированием
Старый 11.11.2017, 22:35   #253
тихорчанин
Профи

Аватар для тихорчанин

Регистрация: 09.07.2009
Адрес: Краснодар
Сообщений: 6,168
По умолчанию Re: МТпро 4

Только методом пробы... ВВ датчик это просто половина конденсатора, на которой появляется очень маленький заряд. Компенсационные емкости нужно будит впаять, тоже методом пробы, как пример: 22 и 33 nF. По крайней мере есть "тульские" и от производителя, установлены разные ёмкости. Ёмкости, что бы были одинаковые на гирляндах, я мультиметром выбирал(есть такая функция у меня в тестере), что бы точно совпали.
В датчике синхронизации емкость тоже нужно ставить, но совсем маленький, около 3nF(по памяти, очень давно занимался своими ВВ датчиками). Возможно и настройка аналогового канала, нужна будит своя. Тоже методом подбора и пробы.
По крайней мере, я "тульские" подогнал под МТпро, очень удачно...
тихорчанин на форуме   Ответить с цитированием
Старый 12.11.2017, 08:43   #254
Yuri78
Местный житель

Аватар для Yuri78

Регистрация: 13.01.2013
Адрес: Ростовская обл.
Сообщений: 54
По умолчанию Re: МТпро 4

Данная схема подойдет? На каком участке цепи ставятся компенсационные емкости? Дело в том, что в разъеме этих датчиков каждому датчику соответствует своя пара контактов. Хочу просто отрезать разъемы и соединить параллельно как на схеме.
Изображения
Тип файла: png EmDat.PNG (181.5 Кб, )
Yuri78 вне форума   Ответить с цитированием
Старый 12.11.2017, 09:43   #255
silabs
Местный житель

Аватар для silabs

Регистрация: 23.03.2009
Адрес: Киев
Сообщений: 127
По умолчанию Re: МТпро 4

Подойдет.
Конденсаторы, можно ставить в любом месте между экраном и центральной жилой, например в разъеме или в месте стыка всех проводов.
silabs вне форума   Ответить с цитированием
Старый 12.11.2017, 12:59   #256
Yuri78
Местный житель

Аватар для Yuri78

Регистрация: 13.01.2013
Адрес: Ростовская обл.
Сообщений: 54
По умолчанию Re: МТпро 4

Цитата:
Сообщение от silabs
Подойдет.

Подскажите, пожалуйста, номинал конденсаторов используемых производителем МТпро4 при изготовлении штатных ВВ датчиков DIS4-6.
Yuri78 вне форума   Ответить с цитированием
Старый 12.11.2017, 13:42   #257
Аль-кор
Профи

Аватар для Аль-кор

Регистрация: 23.07.2006
Адрес: Башкирия г.Туймазы
Сообщений: 1,516
По умолчанию Re: МТпро 4

Yuri78, а зачем вам 2х4? у вас 8ц частые гости?
На 4ц остальные датчики только мешться будут.
Зделай для начала 2х2.
Я вначале сделал 2х3, но мешались, переделал на 2х2.
Все не соберусь еще один комплект датчиков сделать 2х3 или 2х4.
Цитата:
Сообщение от Yuri78
Подскажите, пожалуйста, номинал конденсаторов используемых производителем МТпро4

Цитата:
Сообщение от тихорчанин
Компенсационные емкости нужно будит впаять, тоже методом пробы, как пример: 22 и 33 nF.

Я на своих датчиках подбирал по мануалу с Млаба (на главной).
Главное, что бы разброс был минмальный, иначи тест будет врать.


Цитата:
Сообщение от silabs
Конденсаторы, можно ставить в любом месте между экраном и центральной жилой, например в разъеме или в месте стыка всех проводов.

Мне удобнее ставить их в BNC разъеме, т.к мои самодельные датчики плотно закатаны в термоусадку.
Стояли вот такие.



Удобно прятать в BNC разъеме, но ненадежные.
Проработали они лет 5, но недавно одна из кондеров поменяла свою емкость, стало больше 50nf.
Чуть незаброковал исправную катушку.

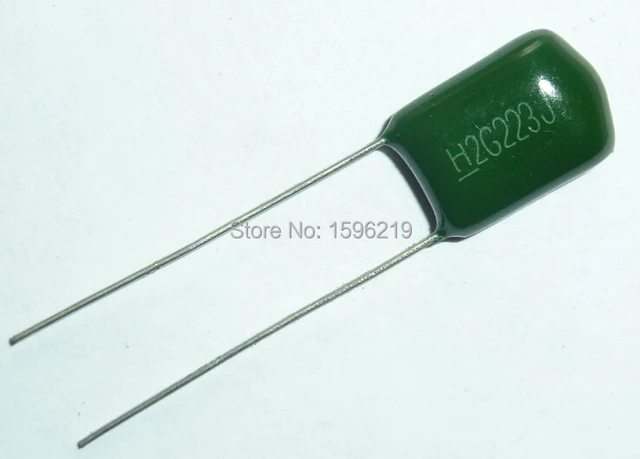

Подобрал пару таких кондеров.


Немного габаритные, зато надежные. Примотал изолентой к разъему.
А емкостные датчики делал так.
Рисуют нормально.
Изображения
Тип файла: jpg ЕД.JPG (50.2 Кб, )
Тип файла: jpg PHOTO_20170110_113310.jpg (165.6 Кб, )
Аль-кор вне форума   Ответить с цитированием
Старый 12.11.2017, 15:48   #258
silabs
Местный житель

Аватар для silabs

Регистрация: 23.03.2009
Адрес: Киев
Сообщений: 127
По умолчанию Re: МТпро 4

Цитата:
Сообщение от Yuri78
Подскажите, пожалуйста, номинал конденсаторов используемых производителем МТпро4 при изготовлении штатных ВВ датчиков DIS4-6.

Сейчас 22 нФ, это значение зависит от конкретного датчика, его нужно подбирать.
silabs вне форума   Ответить с цитированием
Старый 13.11.2017, 08:34   #259
Yuri78
Местный житель

Аватар для Yuri78

Регистрация: 13.01.2013
Адрес: Ростовская обл.
Сообщений: 54
По умолчанию Re: МТпро 4

Цитата:
Сообщение от Аль-кор
Yuri78, а зачем вам 2х4?

Это первое, что нашел в Интернете. Будет, конечно, 2х2. Всех откликнувшихся благодарю за информацию. Вопросов больше не осталось.
Yuri78 вне форума   Ответить с цитированием
Ответ


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход


Текущее время: 19:44. Часовой пояс GMT +3.


Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2017, Jelsoft Enterprises Ltd.
Copyright © 2001-2017 www.chiptuner.ru
